JRD-iS26MRS 工业级物连网可编程中控主机,多路总线扩展,物连网数据采集,数据采集自动化控制

发布时间:2019/09/04 产品展示 浏览:5685

详细参数

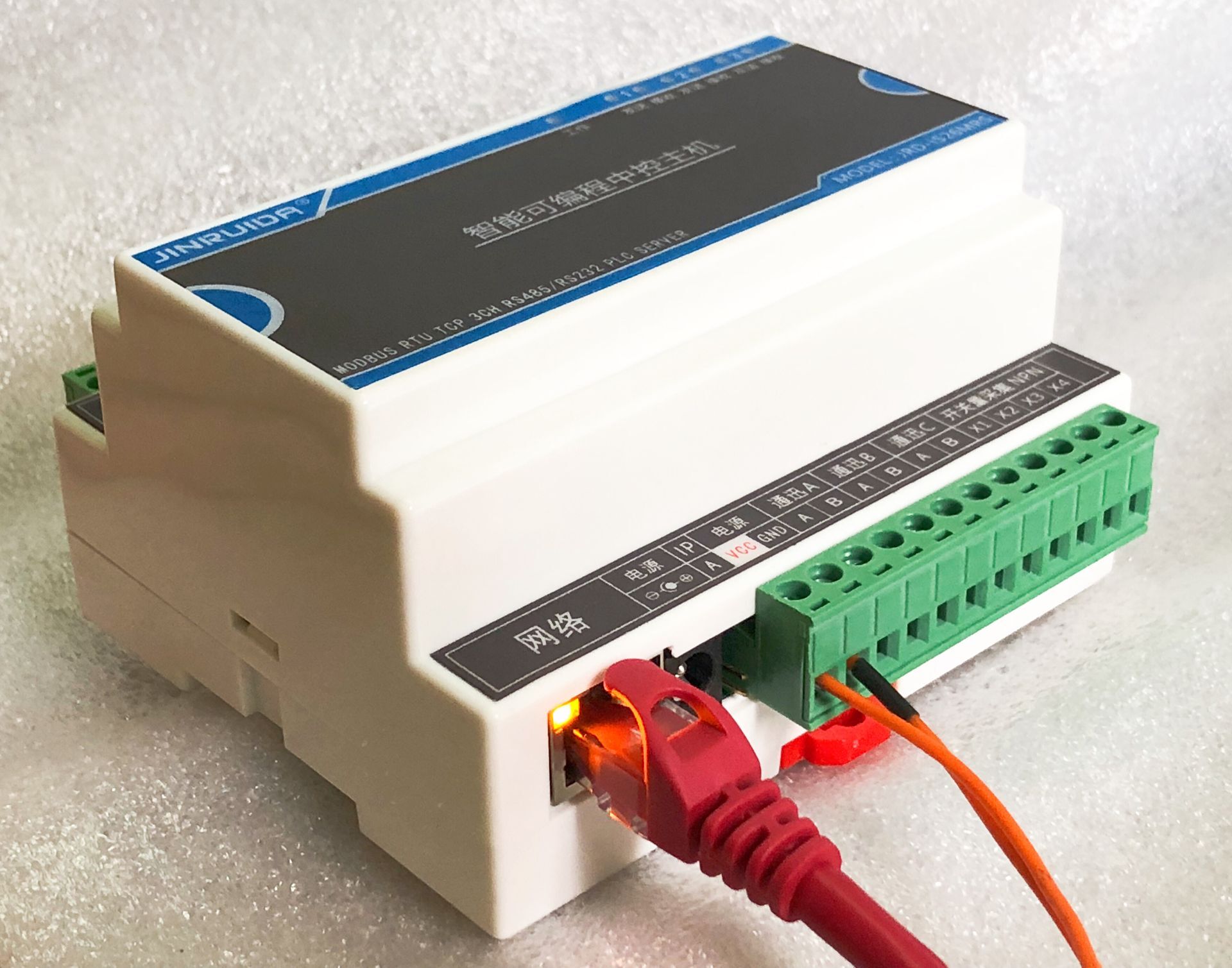

智能可编程中控主机产品简介:

        这是一款工业级物连网中控主机,对仪表的数值采集、开关采集、数据修改、开关输出控制等操作。

        中控带有3组独立的总线RS485通迅接口,和3组RS232通迅接口,RS485与RS232复用模式,同一时间只能选其一使用,RS485通迅时,可以在同一条总线上挂多种不同厂家的仪表,只需区分设备号即可。对RS485总线仪表和各种模块等进行数据采集到的数据全部保存在中控主机内存中,然后在中控自身功能强大的PLC编程控制,叫做扩展后-编程-再输出,俗称编程调度,而扩展这些全部通过Modbus RTU方式,或可扩展一些RS485模块中的A/D数模转换,采集0-5V,0-10V,4-20mA等进行扩展,然后通过本公司提供的【EasyDCS可编程中控软件】对这些开关,模拟量数据进行PLC编程自动化控制,情景控制等的各种应用功能。同时以太网接口也提供了Modbus TCP功能,可通过组态软件,组态监控触摸屏进行TCP通迅。

        广泛应用智能灯光控制系统,分布式集散控制系统,可编程楼宇自动控制系统,化工业、制药业自动化控制,加药控制系统,环境监控系统,农业温室自动化控制系统,水肥自动配药系统,智能车位引导控制系统,能原监控系统等。

设备参数PDF下载:中控主机JRD-iS26MRS

设备参数:
产品名称:智能可编程中控主机
生产设计:深圳精锐达,品牌:JINRUIDA

型号:JRD-iS26MRS

CPU工作频率:100MHz,32位ARM系统,工控芯片,工业级抗干扰性可靠性强

1路以太网接口:用于程序写入、远程监控
支持远程编程,远程写入PLC程序

可根据需要填入1组IP地址或域名方式主动向服务器端连接,Modbus TCP客户端模式与云端或服务端数据通迅。

和同时支持3组Modbus TCP客户端向本中控连接,读取修改数据
支持RS485通迅口写入PLC程序
支持通过组态软件、屏,如威纶通监控屏,组态王等
支持非Modbus TCP协议的十六进制,字符串的私有协议读写中控开关控制

支持开关量变化主动上报功能,可通过软件修改使开通或关闭此功能
中控内置IP地址端口号网关等参数可根据实际网络自行修改

3组RS232接口、用于连接串口、串行设备,与RS485复用,接线柱:RX,TX,GND接口模式

3组RS485接口、用于扩展Modbus RTU开量输入输出、和模拟量读入和写出数据操作

3组RS485接口、支持Modbus RTU协议,和支持学习非Modbus RTU的十六进制协议

3组RS485接口、Modbus RTU扩展设备采用映射方式,非透明传输。

3组RS485接口、Modbus RTU支持主机模式,和支持从机模式双模式,用于读取设备状态和被读取状态

RS485通迅波特率:9600bps,8,1,无,3组RS485通道设备号可修改1-247。
RS485数据通迅,每组独立,每组最长通迅距离为1200米。
每条总线最多可扩展64组设备

内置4路光电隔离开关量输入,NPN型
内置3路继电器干接点输出,每路为:常开,常闭,公共端,用于声光报警,故障报警等辅助控制

定时功能:内置电池,24时制,可通过软件设置离线定时120组,支持PLC编程定时,并通过组态界面设定数值

内置寄存器可编程IO数量Y,M,S各256路(R/W)

计时器数量:16位,200路(R/W)

计数器数量:16位,200路(R/W)

模拟量延时寄存器:16位,100路(R/W)

外部扩展模拟量寄存器数量:16位200路,或32位100路(R/W)

可编程模拟量比较保持寄存器:32位浮点数,200路(R/W)
支持计时器,计数器,模拟量加减运算逻辑输出运算(R/W)

开关量IO输出,输出扩展数量:最多为1024路(R/W)

可编程PLC代码写入数量:2000行
PLC支持与或非、中断、判断、超时、跳转、暂停等几十项逻辑功能

工作电压:9-30VDC,工作温度:-20~85度
继电器:当需要启动内部继电器时,工作电压需固定24VDC

电源供电DC5.0插孔座,或接线端子供电
连接器:上、下排可拔插接线端子排
工作湿度:0%~95%(无凝露)

3路继电器功率:250VAC/10A,30VDC/10A,每路独立
正面工作指示灯 *1(红),通迅收发指示灯*3组(绿)

外形大小:107*105*58  (长*宽*高 )

安装方式:导轨安装
认证:GB/T 2423.1-2008,GB/T 2423.2-2008,GB/T 2423.3-2008
