DCS分布式PLC可编程OPC物联网远程监控系统设计

在工业、工控行业中,在分散在不同地区不同空间的设备,需要对远程设备进行集中控制和监控时,远程终端有开关量,模拟量,电流、电压、电量、流量、压力、数量、温湿度环境数据、等各种各样的数据进行监控时,这时就需要一套可以发起多TCP连接数的DCS中控主机,发起连接时是支持Modbus-TCP和Modbus-RTU的,因为市场上通用各种采集,输出控制大部分是这类协义占99%,来连接到多台设备,并读写每个地点的网络采集模块或RS485S采集模块中采集到的数据保存在DCS内部,DCS中控主机已将OPC服务器集成在内部,然后在监控室组态人机界面显示再读写DCS内部数据进行显示、控制。人机界面进行控制输出到DCS,DCS向分布在远端的设备进行控制。

DCS中控不仅起到OPC数据读写转换给客户需要用到的软件或人机进行读写外,其内部拥有强大的PLC可编程逻辑控制功能,可以实时地对分布式设备进行网络数据分析,对采集到的开关量,模拟量对比,输出控制等功能。

DCS中控主机可以说是所有工业物联网全套设计,包含TCP通迅,各种总线通迅采集的数据站在顶端,DCS将这些数据全部集中起来并进行逻辑编程控制,它是主要核芯配件,在树状结构中在DCS为最顶层的主机,下方设备是一个通迅网络,有串口服务器,或AP、WIFI转换模块,再到终端PLC模块,变频器,脉冲输出,采集、控制模块等等。

精锐达JINRUIDA提供主要型号:DCS-1000中控主机,它可提供4~100路TCP通迅主机、从机自由分配数量的TCP连接数,向某个IP地址,或无IP地址的域名连接,可以读写多种开关或模拟量数据,同时提供2路RS485总线Modbus-RTU通迅,可以作为主机、或从机方式,波特率设备号修改,给予现场接入各种工控模块。

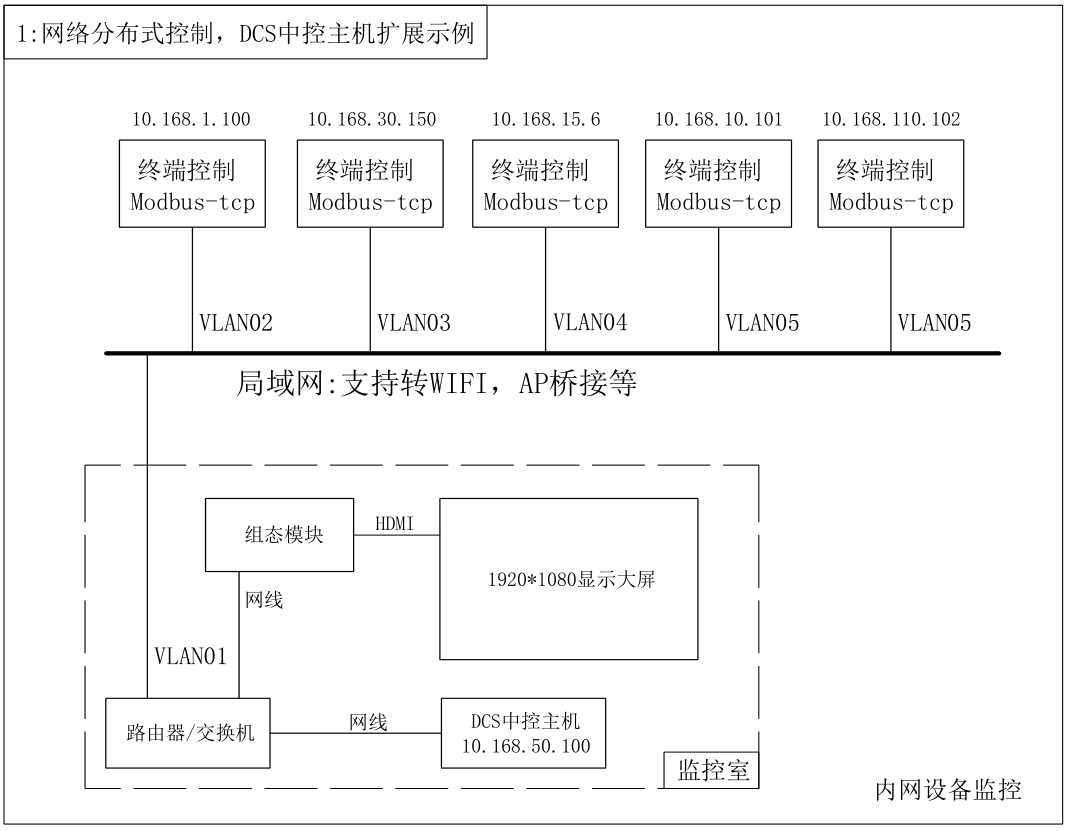

图1,局域网内分布式数据采集,开关控制等联网方式

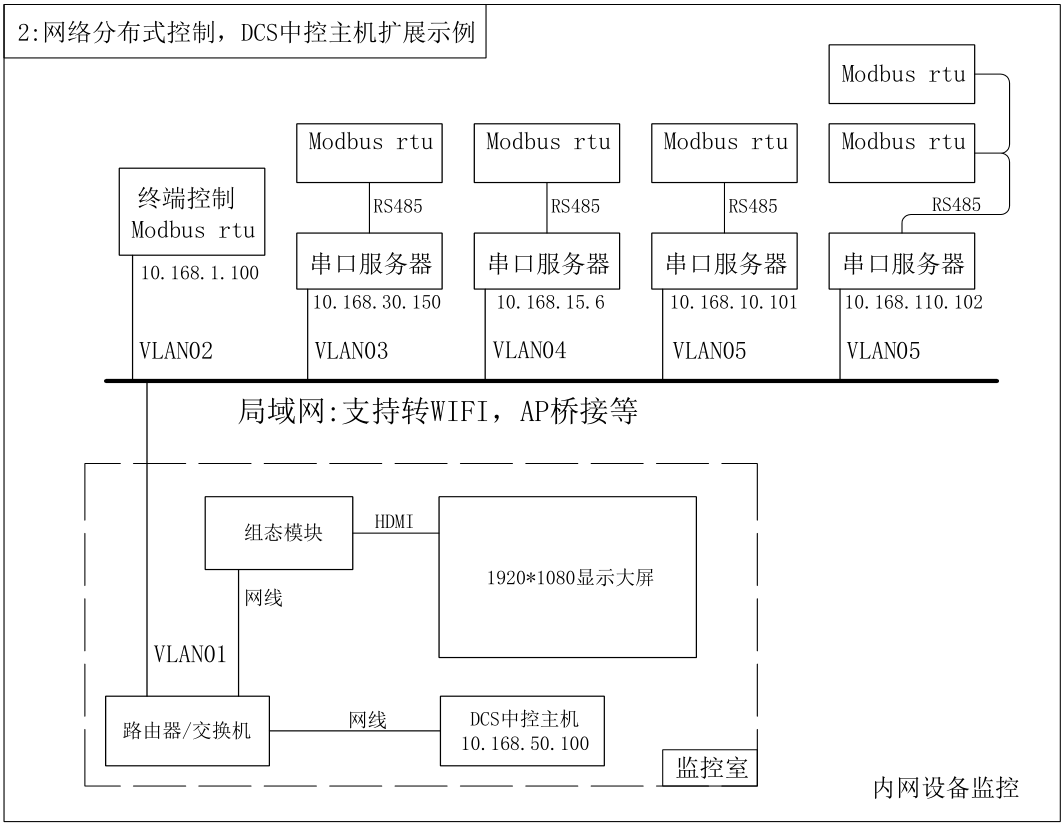

图2,局域网内分布式数据采集,通过直接扩展以太网接口的模块,和扩展网络转RS485总线多个模块,开关控制等联网方式。

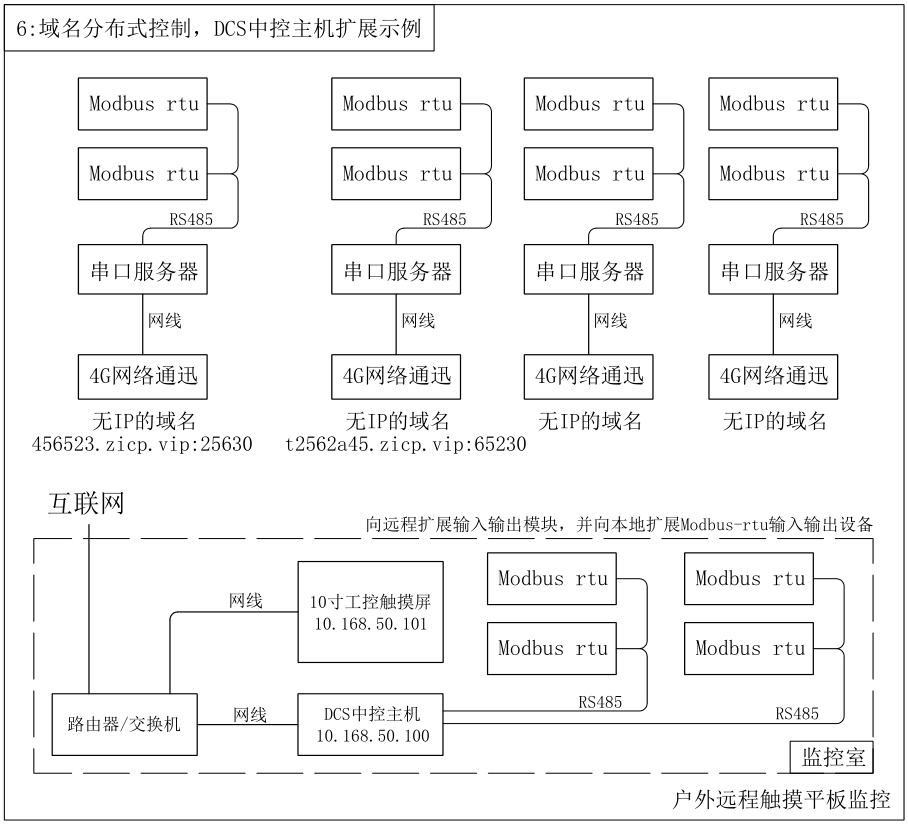

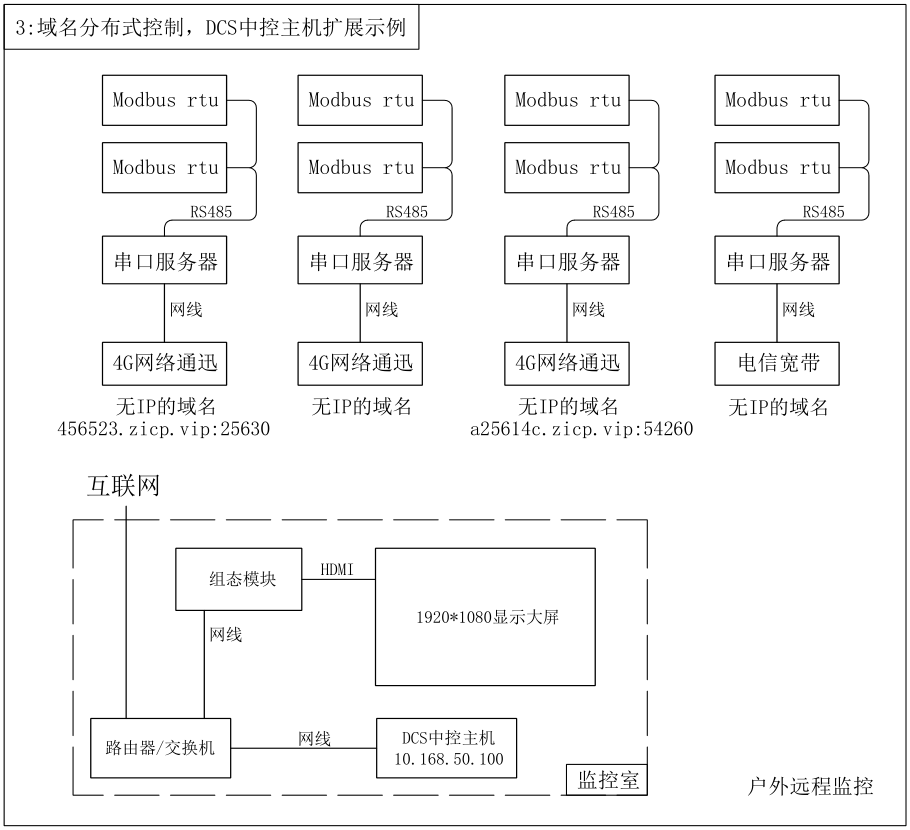

图3,广域网分布式数据采集,通过直接扩展远程无固定IP地址的映射到设备的域名,进行网络扩展数据采集,和采集网络转RS485总线多个模块,开关控制等联网方式。

图4:物联网TCP远程数据扩展操作方法

更详细的系统介绍点击链接PDF进行下载或查看。

PDF下载地址:DCS分布式PLC可编程OPC物联网远程监控系统设计

扫描二给码,添加业务、系统工程师微信,可以进行技术沟通。
