DCS系统这个各称太过高级,一部分软件开发工程和工业PLC工程师也都有所闻,而国内外DCS硬件成本整套下来太贵,随便都需要万把几万到几十万,小型项目设计时均用不起这种高成本设备,但我们的生活中的各行各业,其实也很多地方都非常实用,只要我们了解了DCS的网络通迅是如何完成与各个模块对接的,再加上购买一个二三千元价格的DCS快速调试安装上去,即可实现并快速将你的项目做起来。我们有时候发觉自己的项目工程并不难,只是控制一些开关,比如说多对一,一对多,但这些开关均都在网络上,总体来说只是采集一些数值在界面上实时显示,但就是无从下手采用哪种模块,哪种设备,成本多少无法预算,还有软件开发工程师对于PLC梯型图编程觉得太难,大部分人都会去网上查找一些网络TCP通迅网关,协议转发,网络透传等这些硬性模块,这些模块使用起来硬硬的非常难达到监控的目的,因为你还缺少了安装在某一个位置的逻辑运算器,而这个逻辑运算器部分工程师可以用一台电脑来完成,而应用工程师并不是程序员,不懂C语言程序的设计,只想很简单、很快速地在模块设置一下就可以完成,这里就需要一款小型DCS中控就非常合适。

本系统设计在局域网上安装多个TCP网络开关,来达到一对多,多对一,多对多等控制目的。或者更高极的模拟量数据采集,工业上的环保监控数据,报警之类的等等。

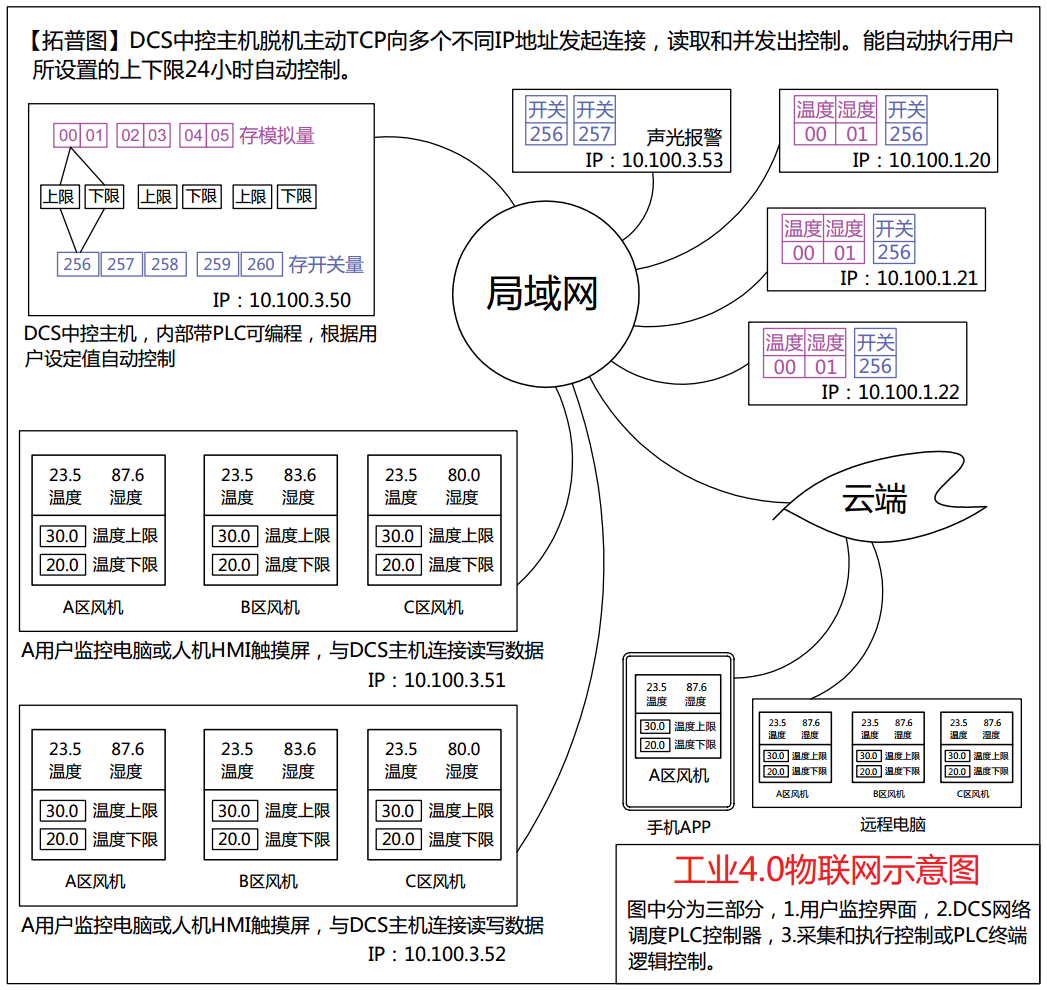

先看看整体的DCS拓普图,所有模块均采用TCP网线方式接入局域网,每台设备均可以在局域网不同网关安装接入网络。

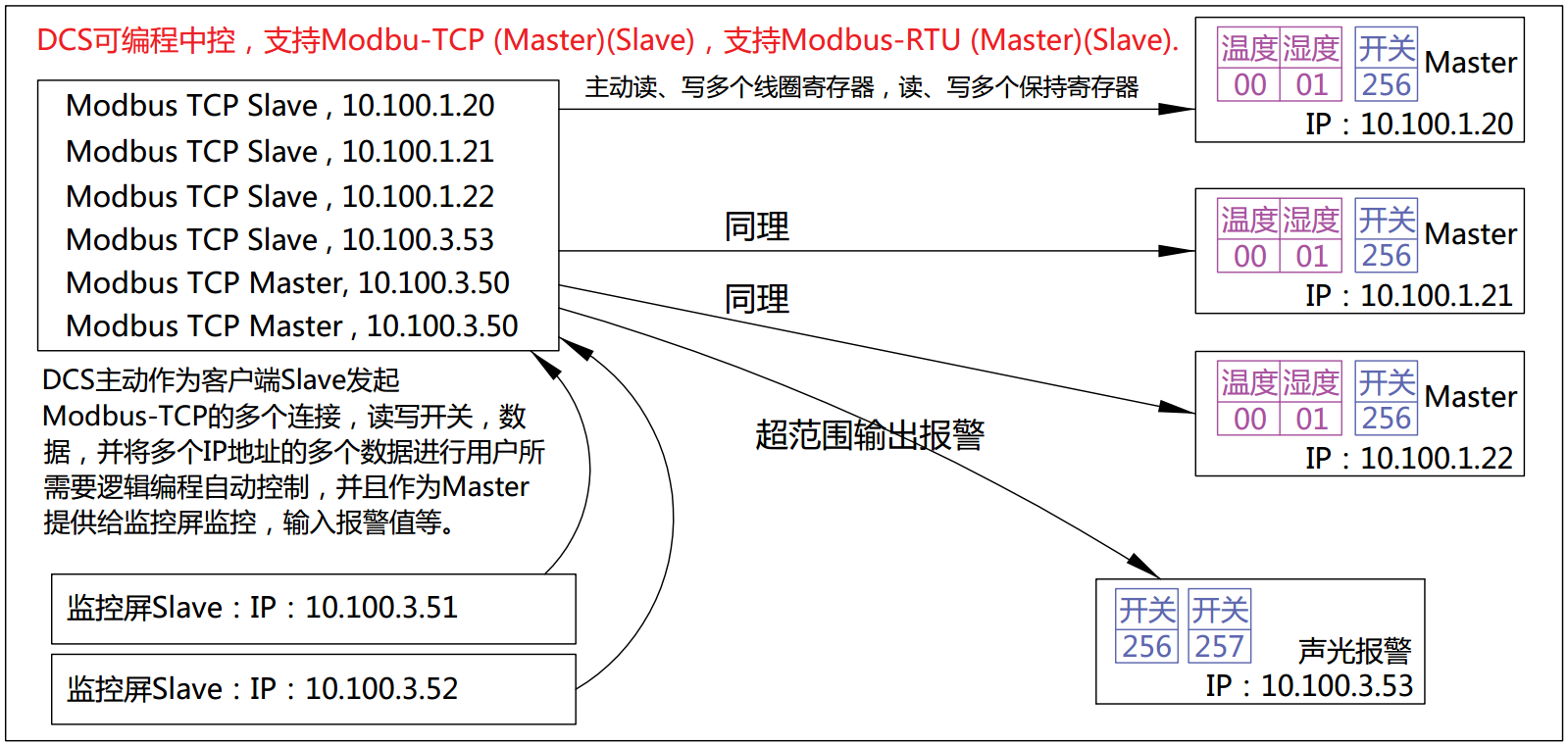

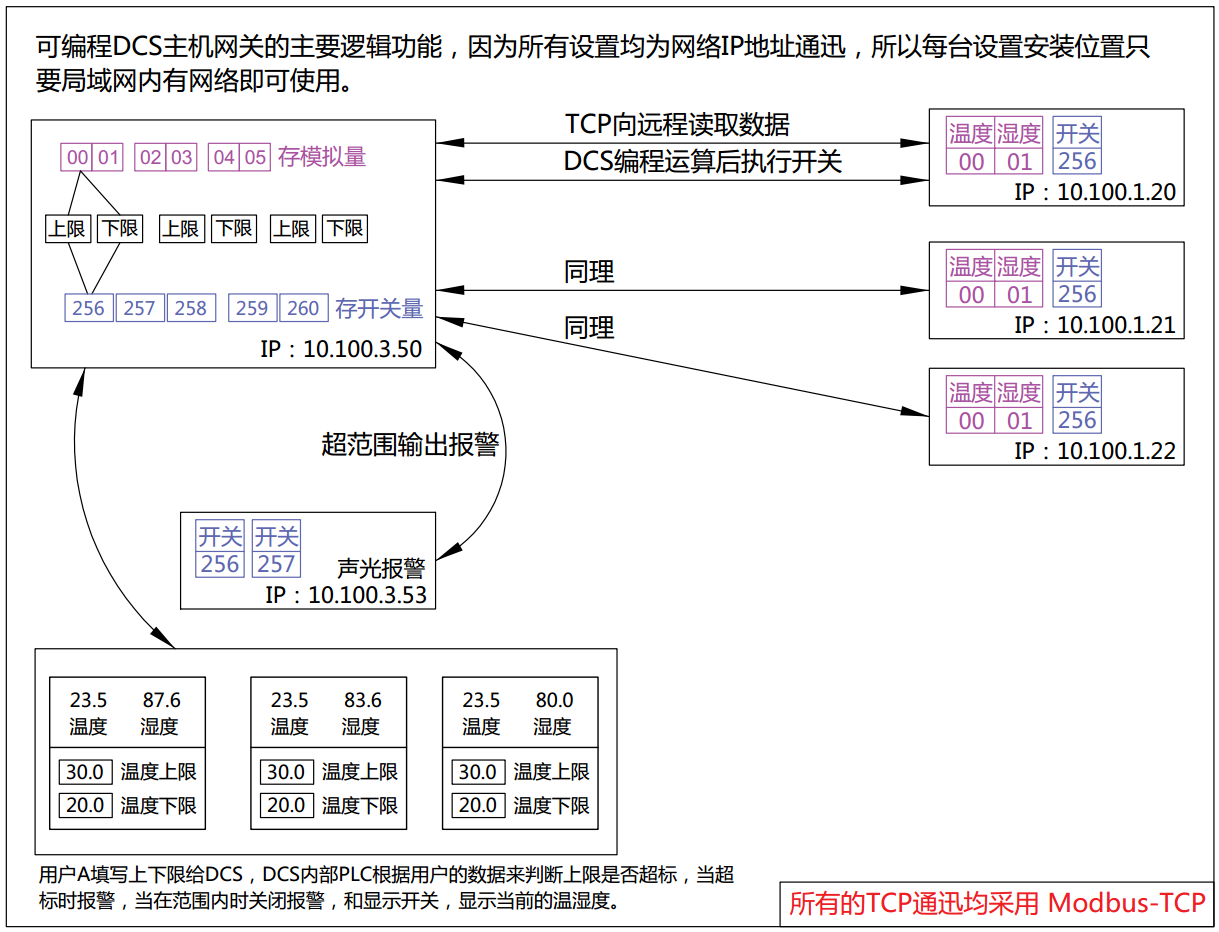

拓普图有点难理解,可以简单的按上图来表示,DCS中控主机主动向网络的多个TCP发起连接,这些发起连接是中控主机内部功能,应用工程师只需要在编程软件添加多个IP地址就可以了,比如DCS中控主机添加4个连接,其中有3个采集控制模块,1个为声光报警模块。DCS中控添加读取到这些模块的数据后,就可以进行编程上下限需要控制报警,还是控制开关等。编程提供全中文界面逻辑软件,普通人只需要20分钟即可学会。另外一个就是Modbus-TCP通迅,这个只是说每个模块只需要支持这种功能协议的就可以了,其实使用Modbus-TCP也真的是不难,给普通人10分钟解说一下就可以达到精通,因为使用它一点都不需要编程C语言等代码。

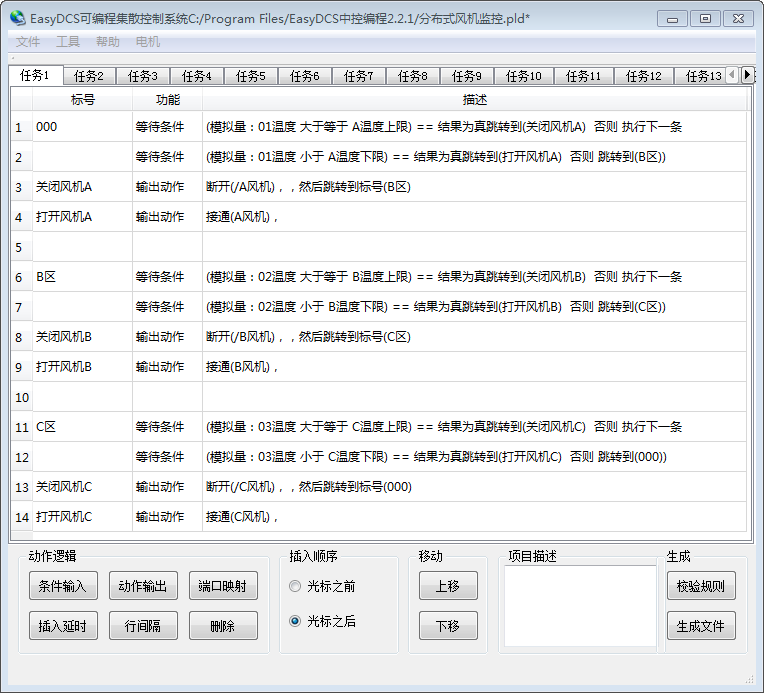

拓普图看起来很复杂,其实DCS内部PLC编程也就是十多行代码,所以整个项目设置,将所有设置购买,设计调试熟练的只需要一二个小时就可以完成做其它事情了。

前面几张图中都是展示的温湿度开关的远程监控例子,其实TCP远端也可以是其它设备,比如PLC控制器。在工业控制和应用过程中,它与监控中心屏幕上显示的数据是要非常准确,并且实时性要很高,数据量比较大,普通用户可能简单的通过一些网关发送过去,另一边也是发送过来,这种不可靠传输只能应用到家居小商品,物连网通迅按照以上图示介绍的通迅方式的一种。
