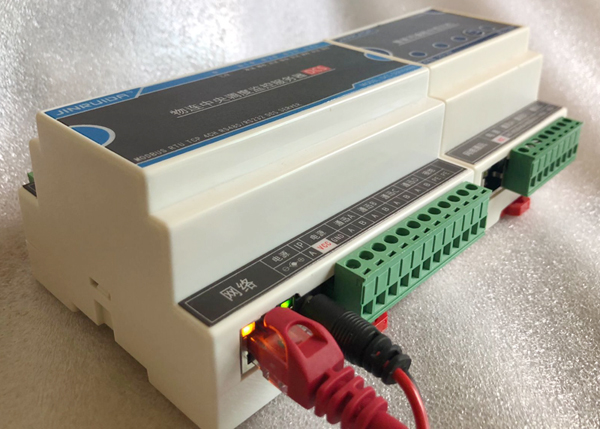

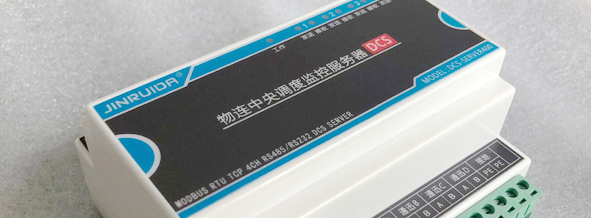

DCS-SERVER400 物连网中央调度监控服务器,DCS分布式集散控制系统,区域总控制器、DCS中控主机、
发布时间:2019/07/25 产品展示 浏览:6671
主要功能:本控制器主要用于工业级设备数据集中监控,采集远端TCP各种温湿度,电流,电压,功率因数据,气体,气压,液位,COD数值,EC值,PH值等。在分散在不同IP地址,而需要将不同地方的数据进行采集,编程,转换等功能。本DCS中控可发出多达200个Server或Client的Modbus-TCP连接,同时可以支持Server、或Client模式的RS485、RS232连接采集扩展仪表监控。DCS中控内置PLC可编程逻辑控制功能,对采集不同地点的数据进行编程,上下限等操控,对IO点、模拟量进行运算并输出,输出可以是从RS485或以太网的任意一个IP地址的工业数据监控主机。
应用别名:DCS也是中控主机类型的一种,但一般中控主机针对小范围内的名种传感器,设备进行集中管理,和编程管理,比如某一个地点的温室监控系统。而DCS主要是向以太网IP地址远程进行采集,和输出到远端,对远端数据集中在DCS主机内部编程管理,根据需要得到的数据,和需要输出的数量发送到以太网远端或本地RS485、RS232串行总线,或以太网组态屏串口屏等。
一般介绍:DCS内置高精度实时时钟,可为分布式IP地睛进行进行校时,定时等应用功能。
一般介绍: 以太网数据采集为实时性高,数据量大,一般网络通畅时可同时为200个IP地址10毫秒可以更新一次。RS485的区别是,每次轮循更新速度比较慢。
应用介绍:我们一般用设备时尽量用以太网通迅带有标准Modbus协议的,现场的各种设备的功能上可强可弱,而DCS中控主机将会对这些模块设备进行采集,并设计模拟量,开关量等逻辑运算,再输出到现场上作控制,调节、调度,使设备达到远程控制,或输出到本地监控屏幕等多种应用。

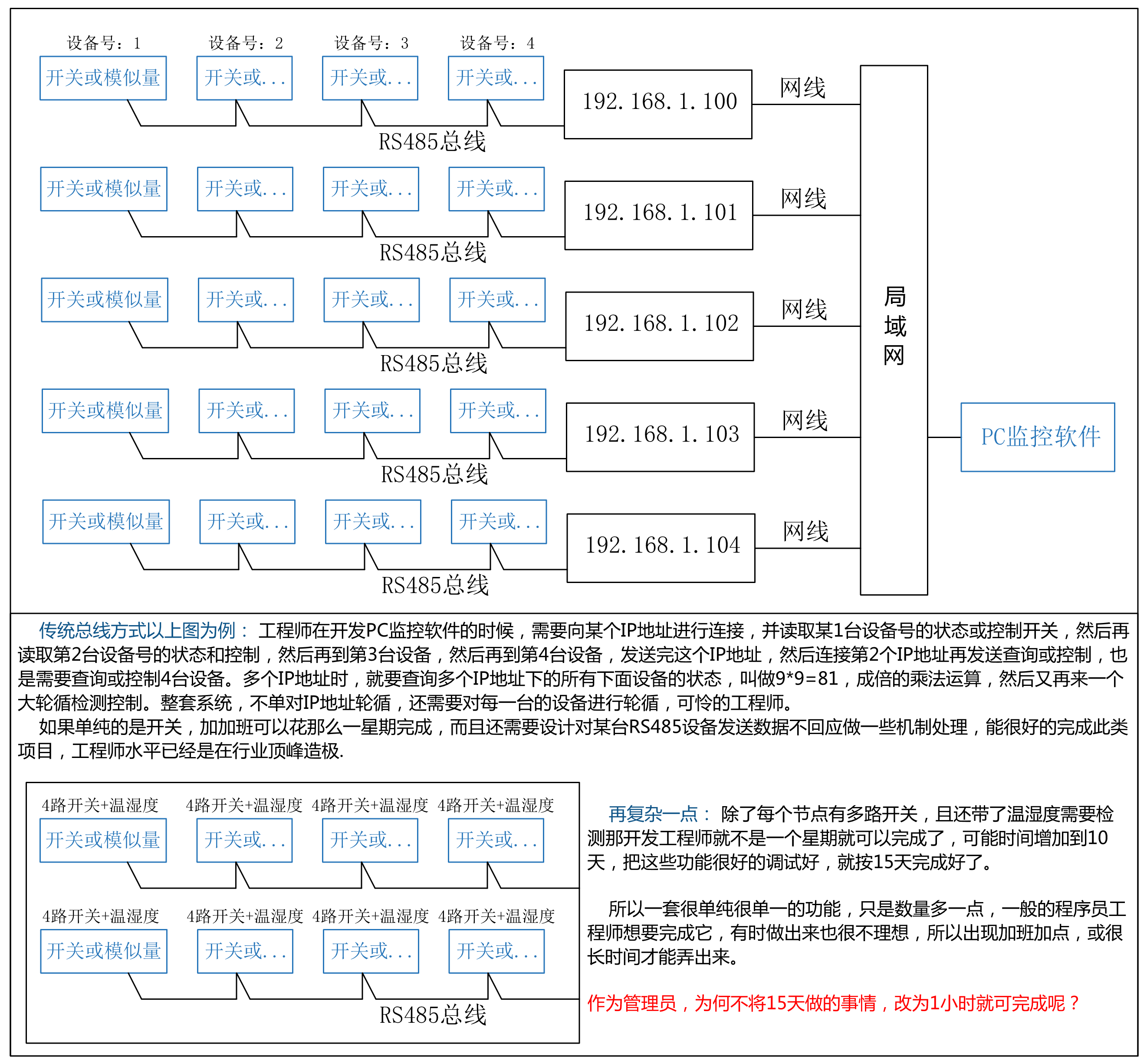

以上图片描述传统通过串口服务器透明传输来取得多台设备的状态和控制方法,比较普通和比较入门级别,不叫做物连,一般人均可以想出这种结构,没有起到分层分级管理的概验,而真正一套系统不单控制采集,还需要其它设备视频,定位等,对开发难度成培增加。

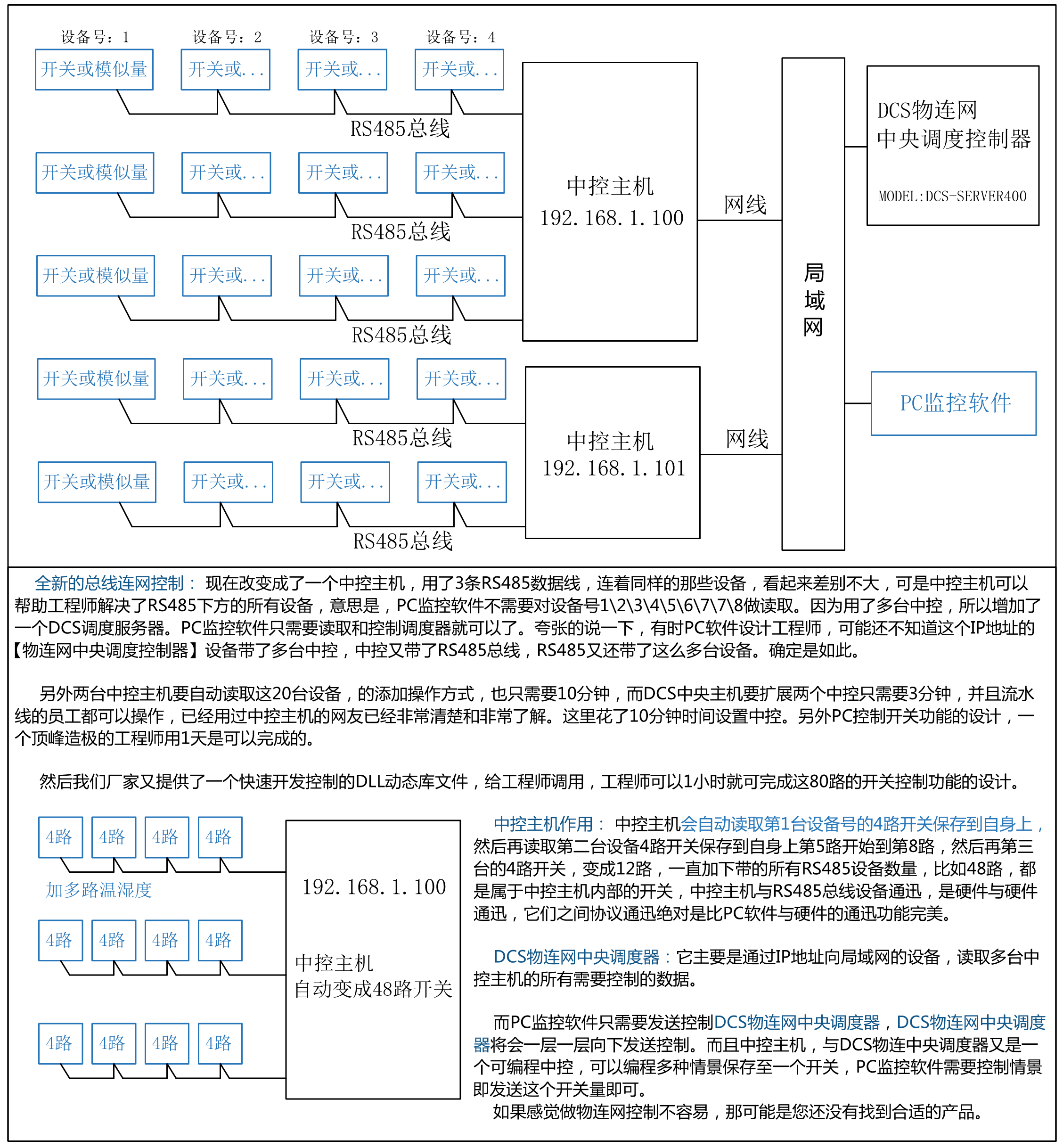

以上控制物连方式,一台中控主机可扩展多条总线连接到多台设备,或者一个区域用一台中控只扩展一条总线同样可以。增加DCS物连网服务器可以设计情景控制更加方便,不加DCS也可以,情景控制模式需要发送到每台中控主机上去执行,DCS可起到集中启停控制,报警输出,批量管理等功能。从这种结构可以起到了下层有管理中控,上层有DCS分布监控主机,和PC客户端远程监控界面,当上层PC监控软件离线时,下层同样会全自动化执行设置好的程序自动运行,处理控制过程中起到分层分级管理。
